ASÍ FUNCIONAN LOS DIODOS

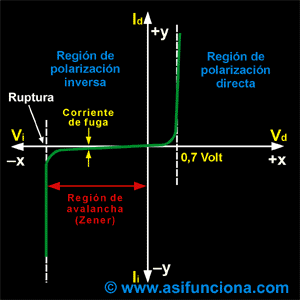

En este gráfico correspondiente a la curva característica de un diodo de silicio, se puede observar un eje horizontal “x” y otro vertical “y” que se intersectan en el centro. En ese punto el valor del voltaje y de la intensidad de la corriente es igual a “0” volt. El eje vertical “y” muestra hacia arriba su parte positiva (+y) correspondiente al valor que puede alcanzar la intensidad de la corriente (I_d) que atraviesa al diodo cuando se polariza directamente, mientras que hacia abajo su parte negativa (-y) muestra cuál será su comportamiento cuando se polariza de forma inversa (I_i). El eje horizontal “x” muestra hacia la derecha, en su parte positiva (+x), el incremento del valor de la tensión o voltaje que se aplicada al diodo en polarización directa (V_d). Hacia la izquierda del propio eje se encuentra la parte negativa (–x), correspondiente al incremento también del valor de la tensión o voltaje, pero en polarización inversa (V_i).

Si a un diodo común de silicio le aplicamos una tensión o voltaje (V_d) para polarizarlo directamente, partiendo de “0” volt (punto de intersección de los ejes de las coordenadas), se puede observar en el gráfico que hasta tanto no se alcanzan los 0,7 volt sobre el eje “+x”, el valor de la corriente (I_d) no indica ninguna variación debido a la resistencia que, por debajo de ese voltaje, ofrece la “barrera de potencial” al flujo de los electrones en el punto de unión "p-n". Sin embargo, a partir de los 0,7 volt un pequeño incremento en el valor de la tensión, originará un enorme flujo de intensidad de corriente, tal como se puede apreciar en el gráfico, representado por la curva de color verde (paralela al eje “+y”), en la parte correspondiente a la “región de polarización directa” del diodo. (Como ya se mencionó anteriormente, a diferencia del diodo de silicio (Si), un diodo de germanio (Ge) sólo requiere 0,3 volt de polarización directa para que comience a conducir la corriente).

Ahora bien, si el diodo se polariza de forma inversa aplicándole una tensión o voltaje inverso a partir de “0” volt y siguiendo el eje –x, vemos que aunque incrementemos el valor de esa tensión, la corriente (I_i) no muestra variación alguna, excepto en un punto donde se produce una pequeñísima “corriente de fuga” de unos pocos microamper. A partir de ese momento si continuamos incrementando el valor de la tensión se llega al punto de “ruptura inversa”, (codo de la curva de color verde), donde el aislamiento de la unión "p-n" se rompe originándose un flujo de corriente, de valor tan alto, que destruye el diodo y lo hace inservible.

No obstante, existe un diodo de silicio, denominado “zener”, que, contrariamente a lo ya explicado, emplea para su funcionamiento la polarización inversa. Debido a su construcción especial tiene la propiedad de estabilizar la tensión o voltaje inverso cuando llega al punto de ruptura y alcanza la región de avalancha (denominada también “región zener”). De esa forma el alto valor del flujo de corriente que se origina a partir de ese punto lo aprovecha este diodo para reducir el valor de la tensión sin que llegue a destruirse como ocurriría con otro diodo común. Por tanto, mientras otros tipos de diodos de silicio o de germanio tienen que operar necesariamente por debajo de la tensión de ruptura inversa, el diodo zener puede soportar esa tensión de operación. Debido a esa característica este diodo se emplea, comúnmente, como regulador de tensión o voltaje en los circuitos electrónicos.

Otro diodo que funciona en polarización inversa es el denominado “varicap” o “varistor”, que se emplea para sintonizar las emisiones de radio y de televisión en los radiorreceptores y los televisores domésticos en sustitución del antiguo capacitor variable mecánico.
