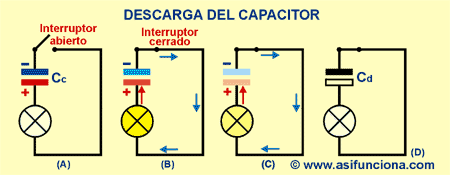

En (A) de esta otra ilustración se puede ver el capacitor “Cc” (completamente cargado), ubicado en un circuito con el interruptor abierto, donde existe también conectada una lámpara apagada. En (B) el interruptor aparece cerrado, por lo que comienza de inmediato a circular corriente eléctrica por el circuito, representada por la flechas, dando inicio a la descarga del
capacitor. Al comienzo de la descarga, la lámpara se enciende completamente al ser energizada por la carga de energía eléctrica almacenada en el
capacitor. En (C) el capacitor se va descargando, por lo que la lámpara se va apagando y perdiendo su brillo inicial. En (D) el capacitor se encuentra ya completamente descargado, la corriente eléctrica deja de fluir y, por tanto, la lámpara se apaga.
|
|
|
Un capacitor completamente cargado constituye una fuente de energía o
fuerza electromotriz
(FEM) que se puede utilizar en cualquier circuito eléctrico o electrónico para realizar un trabajo previamente concebido. Si cerramos el circuito compuesto por el
capacitor y la batería por medio del interruptor que aparece en la parte superior de esta ilustración, la
corriente comenzará a fluir de inmediato desde la placa negativa (–) a la positiva (+) del capacitor, atravesando la bombilla para completar el circuito. De esa forma comenzará la descarga y la bombilla se iluminará por completo, pero poco a poco ira perdiendo brillo hasta quedar apagada una vez que el capacitor quede descargado por completo y no le pueda continuar suministrando energía eléctrica para mantenerla encendida.
Una vez que la descarga del capacitor se completa, se restablece el equilibrio electrónico en las dos placas metálicas, o sea, no existe ya exceso de electrones en una, ni exceso de protones en la otra, por lo que el flujo de corriente eléctrica se detiene.
Descarga forzada de un capacitor provocando un corto circuito
Un capacitor completamente cargado se puede descargar también manualmente si al desconectarlo de la fuente de suministro de corriente provocamos un corto circuito uniendo los extremos de los dos alambres de conexión al circuito. Para ello hacemos un puente entre dichos extremos empleando un pequeño cable provisto con su correspondiente forro aislante protector. Es importante que el cable tenga esta protección, ya que algunos capacitores pueden alcanzar cargas con un valor de voltaje alto, de acuerdo con la tensión que posea la fuente de fuerza electromotriz o energía eléctrica que se haya empleado para cargarlo.
Cuando se provoca este corto circuito, aparece una chispa generada por la súbita descarga que se produce debido al violento desplazamiento que se manifiesta en la corriente de electrones acumulados en exceso en la placa negativa, que al poder dirigirse libremente en dirección a la placa positiva, provocan un intenso flujo de corriente eléctrica destinado a restablecer el equilibrio electrónico en ambas placas. |
 |
|
Método para provocar la descarga de un capacitor por corto circuito. haciendo un puente eléctrico entre los dos extremos de alambre. conductor que se encuentran conectados a las placas o armaduras.
|
|
