El PorQué De Las CosasN LOS INTERRUPTORES DE TRES Y DE CUATRO VÍAS (Three-way y Four- way) 3

Texto, ilustraciones y fotos: José A. García Álvarez

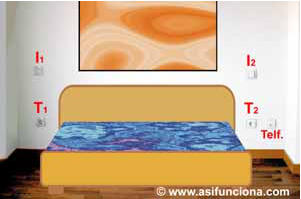

– Circuito eléctrico simple de iluminación con una o más lámparas. – Circuito eléctrico de iluminación de una escalera o habitación controlado desde dos puntos diferentes. > Circuito eléctrico de iluminación de una escalera de varios pisos para controlar todas las lámparas desde cada piso.

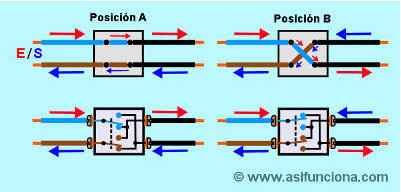

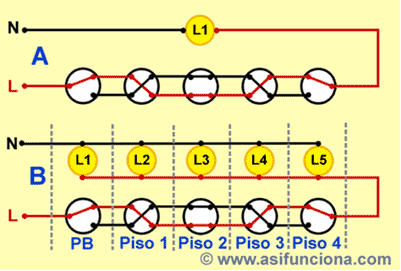

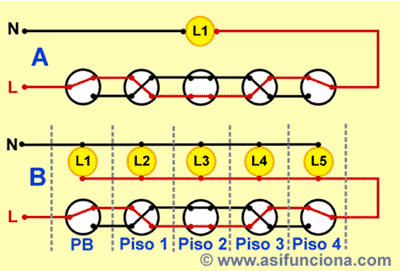

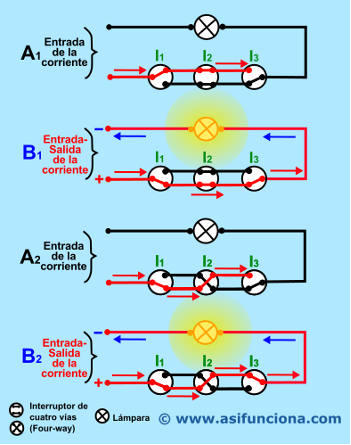

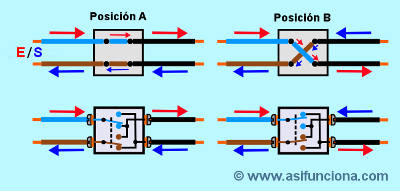

Seguramente    conoces    algún    edificio    de    varios    pisos,    donde    la iluminación   completa   de   todos   los   tramos   de   su   escalera   se   puede controlar   por   medio   de   un   interruptor   colocado   en   el   descanso   de cada    piso.    Sin    embargo,    esta    tipo    instalación    no    funciona colocando   solamente   interruptores   de   tres   vías.   En   este   caso   entre un   interruptor   de   tres   vías   situado,   por   ejemplo,   al   principio   de   la escalera   en   la   planta   baja   y   otro   interruptor   también   de   tres   vías colocado   al   final,   pongamos   por   ejemplo,   en   un   cuarto   piso,   en   el resto   de   los   pisos   intermedios   1,   2   y   3   será   necesario   colocar interruptores   de   cuatro   vías   (four   way).   A   continuación   se   muestra una   ilustración   correspondiente   a   varios   pisos,   que   emplea   este tipo d e interruptor. Ilustración     de     un     interruptor     de     cuatro     vías     (four     way). Exteriormente   tanto   los   interruptores   de   una   vía,   de   tres   vías   y   de cuatro   pueden   tener   el   mismo   diseño   y   forma.   La   diferencia   está en   su   interior.   Por   tanto,   si   no   están   identificados,   será   necesario retirar   su   cubierta   para   ver   de   qué   tipo   se   trata.   En   la   ilustración   el color   de   las   flechas   indican   el   camino   que   seguirá   la   corriente cuando    se    acciona    la    palanquita    en    cualesquiera    de    las    dos posiciones,   “A”   o   la   “B”.   Las   figuras   de   arriba   muestran   de   forma esquemática    el    cambio    que    se    produce    en    el    recorrido    de    la corriente   en   cada   una   de   sus   posiciones. Abajo   se   simula   cómo   se realiza   el   cambio   en   el   recorrido   de   la   corriente   cuando   se   acciona la    palanquita    del    interruptor    (rayitas    discontinuas)    para    que    el conmutador    adopte    una    u    otra    posición.    La    “E”    de    color    rojo constituy e la entrada de la corriente y “S” la salida. Ilustración   donde   se   muestra   un   circuito   de   alumbrado   de   una   sola lámpara   controlada   por   tres   interruptores,   dos   del   tipo   de   tres   vías (three   way)   y   uno   de   cuatro   vías   (four   way).   Este   tipo   de   circuito permite     encender     y     apagar     la     lámpara     desde     tres     puntos diferentes. Esta     otra     ilustración     muestra     una     habitación     típica     con interruptores   a   ambos   lados   de   la   cama   (I ₁    e   I ₂ )   además   de   otro    I ₃    (no   visible   en   la   ilustración),   colocado   en   la   puerta   de   entrada. Desde   estos   tres   interruptores   se   puede   apagar   y   encender   la lámpara   de   la   habitación.   T ₁    y   T ₂    son   tomacorrientes   o   enchufes normales,    incluyendo    una    toma    para    conectar    un    teléfono    fijo (Telf.) . A   continuación   se   muestra   en   “A”   el   esquema   correspondiente   a una   instalación   eléctrica   de   iluminación   de   una   lámpara   que   se puede   encender   y   apagar   desde   varios   puntos.   En   “B”   se   puede ver   la   instalación   de   iluminación   de   las   escaleras   de   un   edificio   de cuatro     pisos,     con     la     correspondiente     lámpara     e     interruptor instal ado en cada uno en cada uno.   En   esta   ilustración   “L”   es   la   fase   viva   de   la   línea   de   entrada   de corriente   al   circuito   y   “N”   la   fase   neutra.   L1   es   la   lámpara   del circuito    “A”    compuesto    por    cinco    interruptores.    El    primero    y    el último,   como   se   puede   observar,   son   del   tipo   de   tres   vías,   mientras que   los   tres   restantes   son   del   tipo   de   cuatro   vías.   En   “B”   de   la ilustración   se   observa   el   circuito   de   iluminación   de   una   escalera   de un   edificio   de   4   pisos   más   los   bajos.   L1,   L2,   L3,   L4   y   L5   son   cada una   de   las   lámparas   conectadas   en   paralelo   y   colocadas   en   cada piso   comenzando   por   la   planta   baja   (PB)   y   terminando   en   el   piso 4.   Cada   interruptor   está   identificado   con   el   número   del   piso   donde se   encuentra   ubicado.   Con   esta   instalación   se   pueden   encender   y apagar   todas   las   lámparas   de   la   escalera   desde   cualesquiera   de los cinco interruptores.
